CARACTERÍSTICAS TÉCNICAS

VENTILACIÓN ESTÁTICA

El VENTUM serie C ha sido diseñado para crear una depresión dentro de los distintos conductos y evitar efectos anti-revoco. Es por ello que no necesita disponer ningún motor en su interior. Para campanas de cocina, calderas de gas y chimeneas hogar.

VENTILACIÓN MECÁNICA EXTRACTORA

El VENTUM serie E incorpora en su interior según el caudal de aire a extraer, varios modelos de motores de distinta potencia. Para ventilación de zonas húmedas, baños y cocinas.

De acuerdo con el CTE las viviendas deberán disponer de un sistema de renovación forzada del aire interior. Por ello, hay una entada de aire a través de muros o ventanas. Y una extracción de aire desde las zonas húmedas de la vivienda, baños y cocinas.

Los VENTUM serie E de extracción de aire pueden incorporar motores según las necesidades de caudal a extraer. Así mismo, la incorporación de la potencia del motor es independiente de las medidas exteriores (ancho y largo) que pueda tener el cajón de obra.

Para facilitar dicho cálculo, les adjuntamos la tabla siguiente para que puedan utilizarla como referencia. La instalación deberá llevar un regulador electrónico de tensión para regular la potencia del motor en cada caso y asegurar el adecuado caudal de aire a extraer.

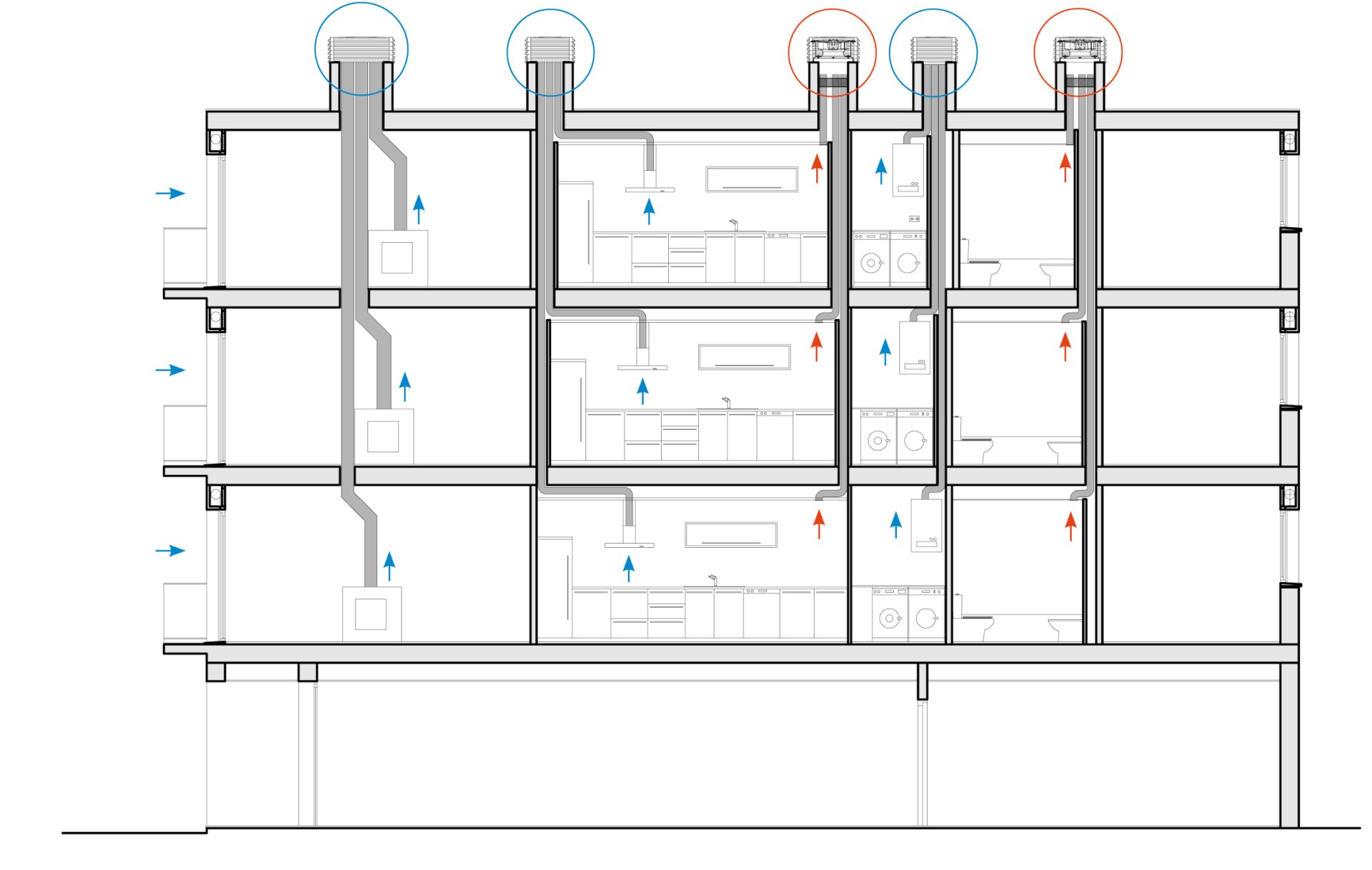

esquema de ventilación remates de chimeneas

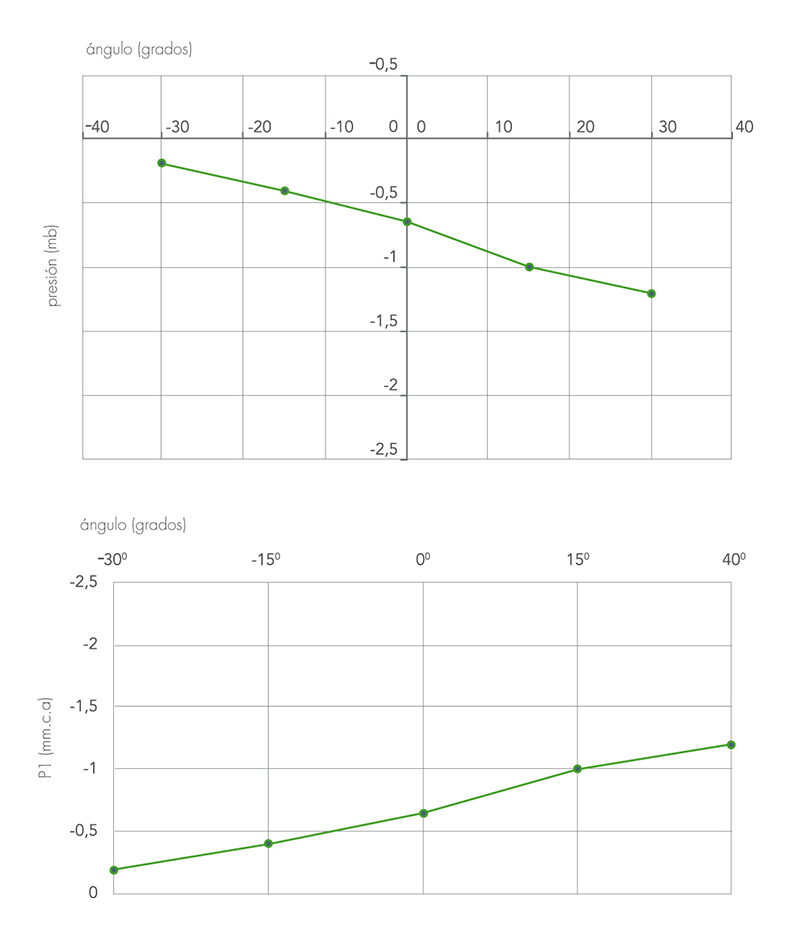

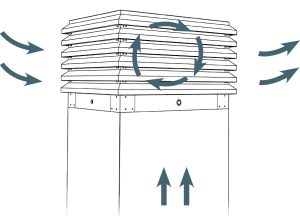

funcionamiento ventilación remates de chimenea

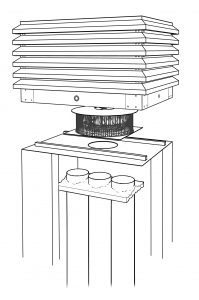

dibujo técnico ventum remate de ventilación mecánica

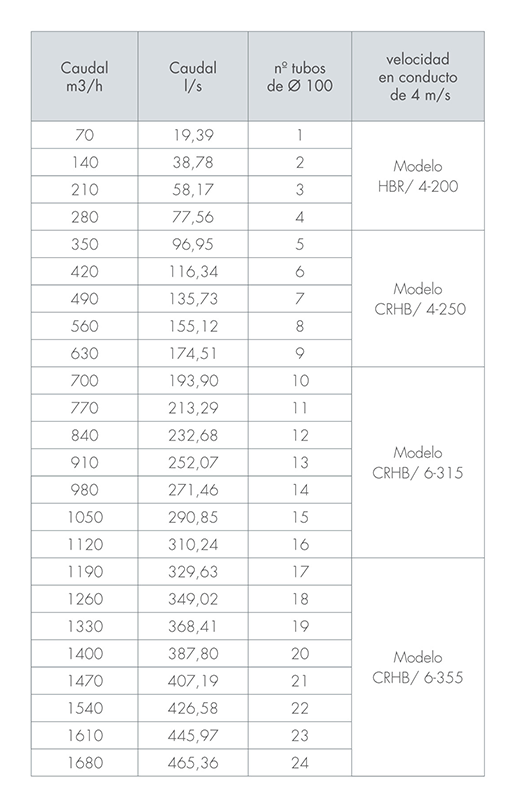

RELACIÓN ENTRE CAUDAL Y MOTOR

relación de caudal y motor de remates de chimeneas

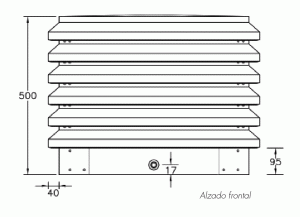

medidas remates de chimeneas alzado frontal

CARACTERÍSTICAS TÉCNICAS DE LOS MOTORES

características de los modelos de remates de chimeneas

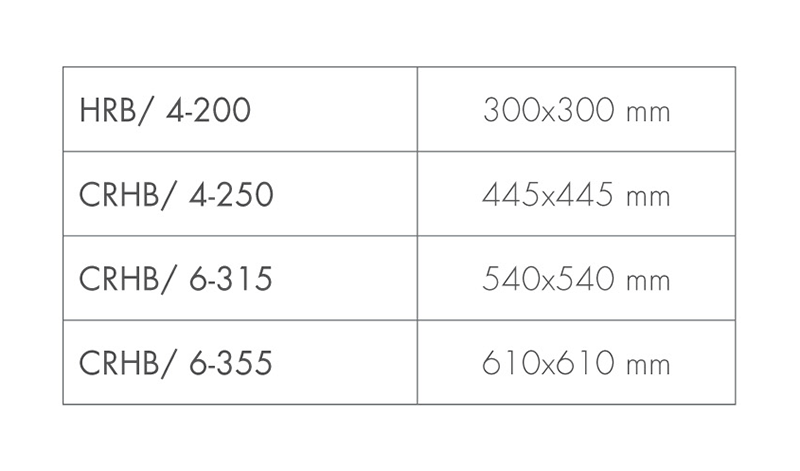

MEDIDA MÍNIMA DEL INTERIOR DEL CAJON DE OBRA

medidas del cajon de los remates de chimeneas

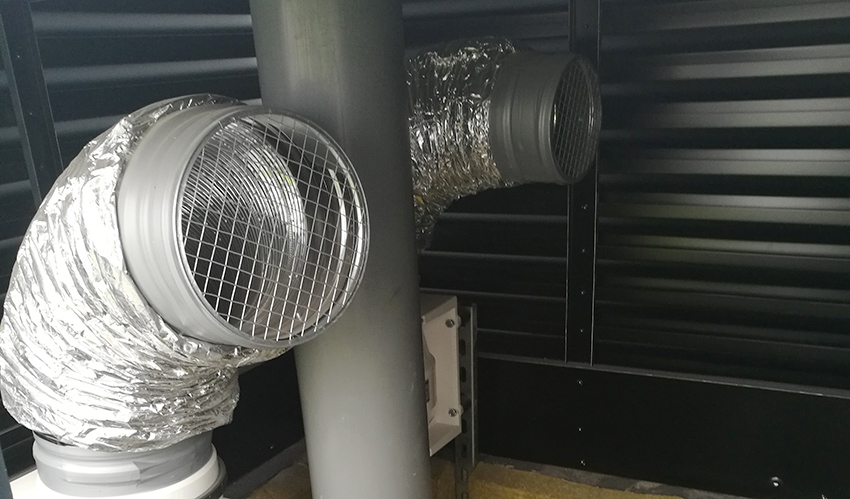

CARA LATERAL EXTRAIBLE

Los ventums – remates de chimeneas y ventilación que estan pensados para cubrir motores pueden tener una cara lateral muy facilmente extraible, consecuentemente esto facilita mucho la instalación de los motores y su posterior mantenimiento.

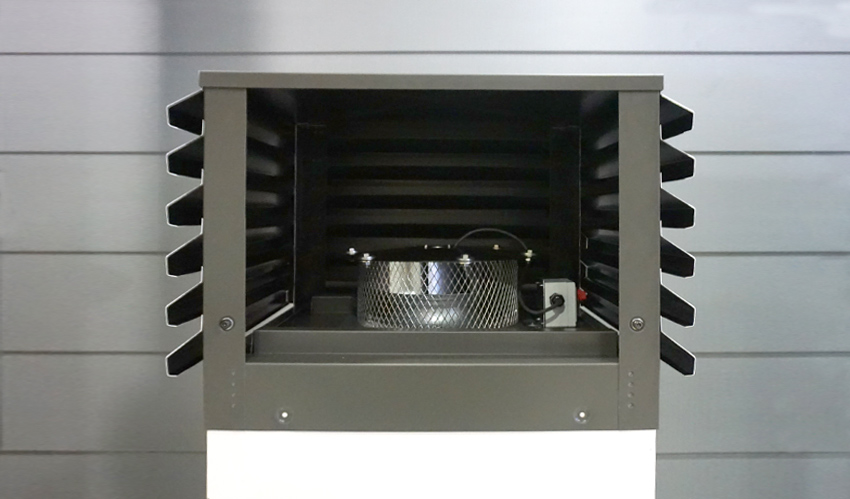

Ventilación mecánica extractora VENTUM — Ventilación mecánica extractora. Remates chimenea y ventilación. VENTUM

COMO HAY QUE FINALIZAR EL CAJÓN DE OBRA

Recomendamos individualizar los conductos de ventilación de cada uno de los baños y cocinas hasta la cubierta, así evitamos problemas de ruido, olores y ventilación entre viviendas. Una vez en cubierta, los conductos se dejarán 20 cm por debajo del nivel superior del cajón de obra y se sellarán entre sí con espuma de poliuretano. Para que sólo se pueda extraer el aire del interior de los tubos y se evite succionar el aire del cajón de obra.

Se recomienda hormigonar sólidamente las tres últimas hileras de ladrillos, preferentemente con hierro (rea), para evitar que una fuerte presión del viento las arranque.

Para la realización del cajón de obra dónde se colocará el VENTUM, mostramos cómo solucionar la entrada de aguas pluviales.

En una proximidad al mar inferior a 2.000 metros aconsejamos utilizar acero inoxidable AISI 316 brillante en la fabricación del VENTUM, que podrá ir en su acabado natural brillante o lacado segun carta RAL.

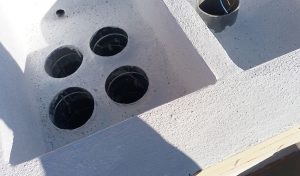

Cajón de Obra Ventilación mecánica extractora VENTUM — Cajón de Obra Ventilación mecánica extractora. Remates chimenea y ventilación. VENTUM

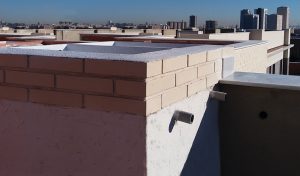

Ventum cajon de obra vierteaguas chimenea — Ventum cajondeobra vierteaguas chimenea

INVESTIGACIÓN

Gracias a importantes esfuerzos e inversiones en la investigación y desarrollo de nuevos productos, fabricamos productos líderes en el mercado para la ventilación de viviendas.

Nuestra ingeniería trabaja para satisfacer las necesidades de nuestros clientes de la forma más simple y económica posible.Por ello, las exigencias de nuestros clientes son nuestros retos para el presente.

AGUJERO EN TAPA

El VENTUM tiene la posibilidad de fabricarse con agujero circular en tapa para insertar chimeneas independientes. El agujero tiene un realce perimetral que evita la entrada de agua en el Ventum.

Se realizan en distintos diámetros: 162 mm, 200 mm y 300 mm
